Quy trình Khóa & Treo thẻ an toàn (LOTO) cho Aptomat tép (MCB): An toàn trong Công nghiệp

Trong bất kỳ môi trường công nghiệp nào, việc kiểm soát Năng lượng nguy hiểm không chỉ là vấn đề tuân thủ quy định – đó là vấn đề sống còn. Trong số các nguồn năng lượng phổ biến nhất, điện năng là nguồn nguy hiểm hàng đầu, được điều khiển và phân phối qua vô số linh kiện. Trong khi các máy móc lớn thường được chú ý nhiều hơn trong các thảo luận về an toàn, thì Aptomat tép (MCB) lại là điểm tiếp xúc thường xuyên của nhân viên bảo trì và là một mắt xích quan trọng trong chuỗi an toàn. Việc không kiểm soát đúng cách dòng năng lượng đi qua MCB có thể dẫn đến các tai nạn thảm khốc, bao gồm điện giật, hồ quang điện và bỏng nặng.

Đây chính là lúc một quy trình Khóa & Treo thẻ an toàn (LOTO) nghiêm ngặt dành riêng cho MCB trở nên không thể thiếu. Một chương trình khóa MCB đúng chuẩn đảm bảo rằng mạch điện không chỉ được ngắt mà còn được khóa vật lý ở trạng thái cách ly, ngăn chặn việc tái cấp điện vô ý trong quá trình sửa chữa hoặc bảo trì. Tài liệu hướng dẫn này từ PROLOCKEY sẽ cung cấp cái nhìn toàn diện về quy trình LOTO cho MCB, từ việc hiểu các thành phần thiết bị đến việc triển khai một chương trình an toàn hiệu quả, bảo vệ tài sản quý giá nhất: con người.

1. Vai trò quan trọng của MCB trong an toàn điện

Để triển khai quy trình LOTO an toàn, trước tiên ta phải hiểu rõ thiết bị cần cách ly. MCB là thành phần nền tảng của hệ thống điện hiện đại, nhưng sự đơn giản của nó đôi khi dẫn đến việc đánh giá thấp các mối nguy hiểm tiềm tàng.

MCB (Aptomat tép) là gì? Aptomat tép (Miniature Circuit Breaker - MCB) là một thiết bị đóng ngắt điện cơ tự động, được thiết kế để bảo vệ mạch điện khỏi các hư hỏng do quá dòng. Nó đóng vai trò như một giải pháp thay thế cầu chì truyền thống, có độ chính xác cao và có thể tái sử dụng. Khi MCB phát hiện quá tải (dòng điện quá lớn) hoặc ngắn mạch (chạm chập trực tiếp giữa các dây dẫn), nó sẽ tự động "nhảy" (trip), ngắt dòng điện để ngăn ngừa hư hỏng dây dẫn và giảm nguy cơ hỏa hoạn.

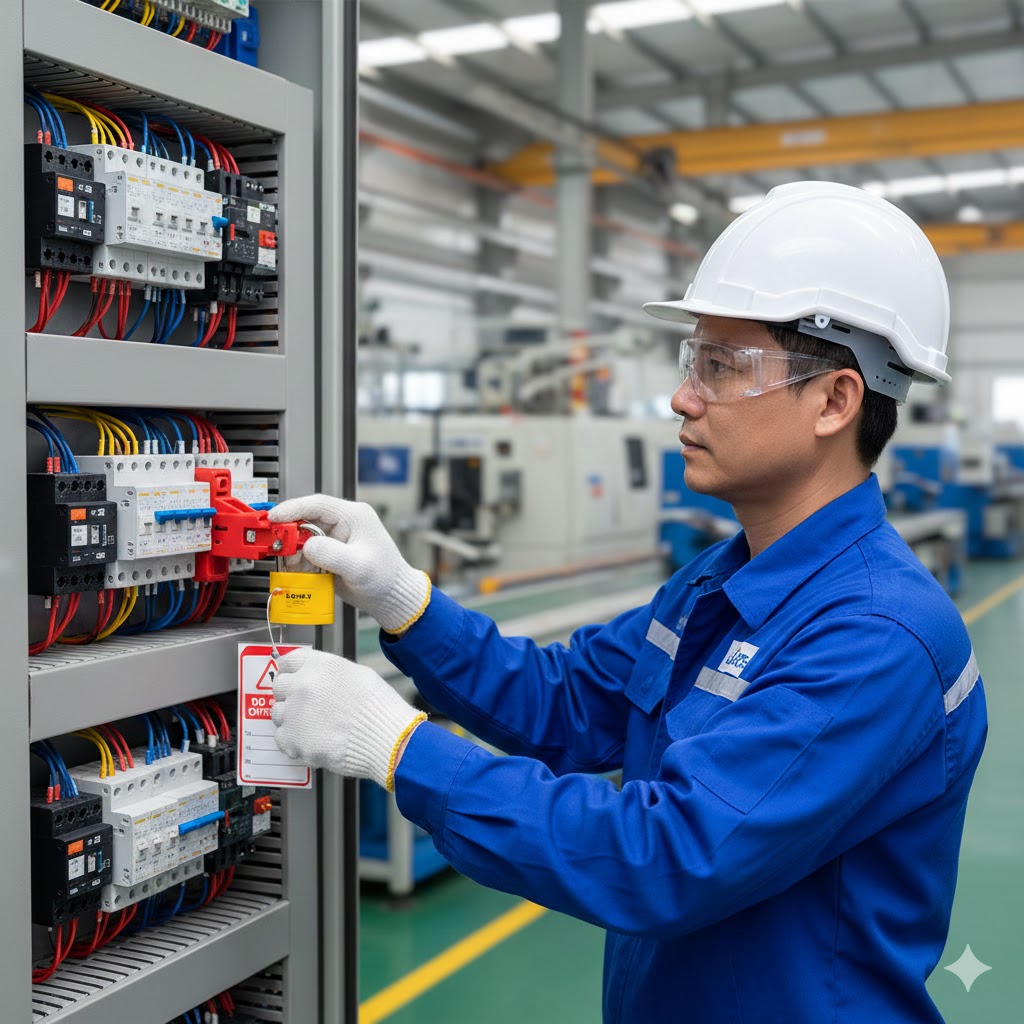

Hình ảnh: Tủ điện công nghiệp với các dãy Aptomat tép (MCB) phục vụ an toàn công nghiệp.

Các thiết bị an toàn thiết yếu này có mặt ở khắp mọi nơi trong môi trường công nghiệp và thương mại, từ các bảng phân phối điện, tủ điều khiển máy móc đến hệ thống chiếu sáng. Mỗi MCB là một cửa ngõ dẫn đến một mạch điện có tiềm ẩn nguy hiểm.

Lý do phải thực hiện Khóa & Treo thẻ an toàn cho MCB Việc chỉ đơn giản gạt MCB sang vị trí "OFF" là chưa đủ để đảm bảo an toàn. Hành động này không có tác dụng bảo vệ nếu một công nhân khác, do không biết đang có hoạt động bảo trì, vô tình gạt nút bật trở lại. Việc tái cấp điện ngoài ý muốn là nguyên nhân hàng đầu gây ra các chấn thương và tử vong do điện tại nơi làm việc.

OSHA xác định "tiếp xúc với dòng điện" là một trong bốn nguyên nhân gây tử vong hàng đầu (Fatal Four) trong ngành xây dựng. Nhiều sự cố trong số này có thể được ngăn ngừa bằng cách tuân thủ quy trình LOTO. Thiết bị khóa MCB ngăn chặn vật lý việc gạt lẫy chuyển đổi trở lại vị trí "ON". Khi kết hợp với thẻ cảnh báo, nó truyền đạt thông tin rằng mạch điện đang được bảo trì và tuyệt đối không được cấp điện. Lớp bảo vệ kép này là nền tảng của điều kiện làm việc an toàn khi thao tác với bất kỳ mạch điện nào do MCB kiểm soát.

2. Tìm hiểu chi tiết về các thiết bị khóa an toàn cho MCB

Do MCB có nhiều hình dạng, kích cỡ và thiết kế khác nhau từ nhiều nhà sản xuất, một thiết bị khóa duy nhất thường không thể đáp ứng cho tất cả các loại. Các Thiết bị khóa an toàn (Lockout Device) chuyên dụng được thiết kế để phù hợp với đặc điểm riêng biệt của từng loại Aptomat, đảm bảo điểm cách ly được khóa chặt chẽ và tin cậy.

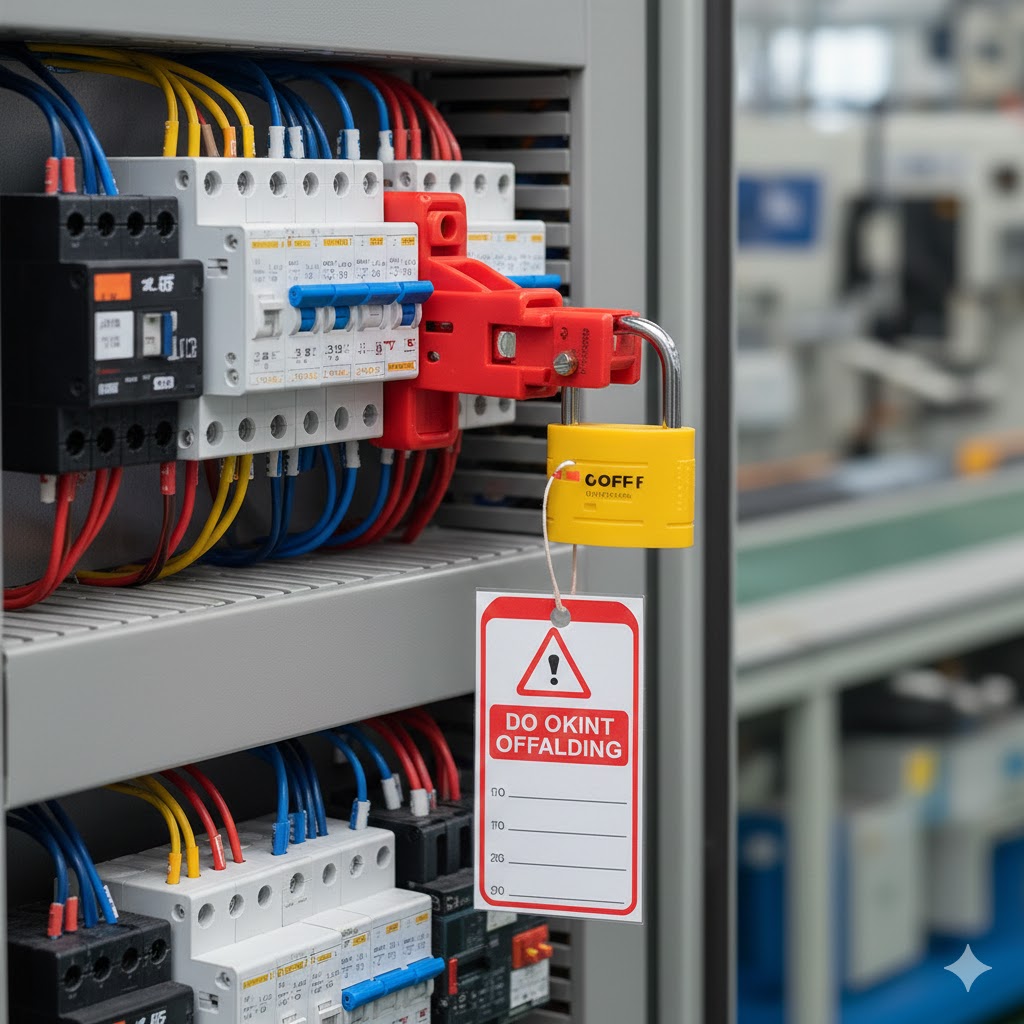

Hình ảnh: Một thiết bị khóa MCB màu đỏ được lắp trên Aptomat, bộ phận then chốt trong quy trình LOTO.

Các loại thiết bị khóa an toàn cho MCB Có một số thiết kế phổ biến, mỗi loại phù hợp với các kiểu lẫy gạt MCB khác nhau:

- Thiết bị khóa dạng chốt (Pin-Type): Đây là loại phổ biến nhất, dành cho các MCB có lỗ nhỏ trên lẫy gạt. Chốt của thiết bị được chèn qua lỗ này và cố định bằng ổ khóa an toàn. Bao gồm các biến thể:

+ Pin-In (PIS): Chốt hướng vào trong phía Aptomat.

+ Pin-Out (POS): Chốt hướng ra ngoài.

+ Pin-Out Wide (POW): Tương tự Pin-Out nhưng dành cho các lẫy gạt bản rộng.

- Thiết bị khóa dạng kẹp (Clamp-On/Tie-Bar): Những thiết bị linh hoạt này sử dụng cơ chế vít vặn để kẹp chặt vào lẫy gạt MCB. Một thanh nối (tie bar) có thể được sử dụng để khóa các Aptomat đa cực (2P, 3P, 4P). Ưu điểm của chúng là phù hợp với nhiều model MCB không có lỗ khóa sẵn.

- Thiết bị khóa MCB đa năng (Universal): Đúng như tên gọi, chúng được thiết kế để hoạt động với nhiều loại MCB đơn cực và đa cực. Chúng thường dùng cơ chế vít đơn giản ép vào thân Aptomat, khóa chặt lẫy gạt ở vị trí OFF mà không cần dụng cụ hỗ trợ.

Các đặc điểm chính cần lưu ý khi lựa chọn Khi chọn thiết bị khóa MCB, hãy ưu tiên vật liệu và thiết kế. Hãy tìm các thiết bị làm từ vật liệu bền, không dẫn điện như polymer gia cường, nylon hoặc thép sơn tĩnh điện để ngăn dẫn điện và chịu được môi trường công nghiệp khắc nghiệt. Thiết bị phải dễ lắp đặt/tháo rời bởi nhân viên được ủy quyền nhưng không thể bị phá vỡ nếu không có chìa khóa.

3. 8 bước thực hiện Khóa & Treo thẻ an toàn cho MCB chuẩn xác

Một quy trình LOTO thành công và tuân thủ quy định phải được thực hiện theo đúng trình tự sau:

- Chuẩn bị (Preparation): Trước khi bắt đầu, nhân viên được ủy quyền phải xác định cụ thể nguồn năng lượng. Điều này bao gồm việc kiểm tra sơ đồ thiết bị hoặc sơ đồ tủ điện để tìm đúng MCB điều khiển máy cần bảo trì.

- Thông báo (Notification): Thông báo cho tất cả nhân viên bị ảnh hưởng rằng quy trình LOTO sắp diễn ra và thiết bị sẽ được ngừng hoạt động.

- Tắt thiết bị (Shutdown): Tắt máy hoặc thiết bị bằng các nút điều khiển vận hành thông thường (ví dụ: nút dừng khẩn cấp, công tắc điều khiển).

- Cách ly (Isolation): Tìm MCB đã xác định trong tủ điện. Gạt lẫy MCB sang vị trí "OFF" một cách dứt khoát để ngắt mạch điện.

- Thực hiện Khóa & Treo thẻ (LOTO Application): Lắp thiết bị khóa MCB phù hợp vào lẫy gạt, đảm bảo không thể di chuyển nó sang vị trí "ON". Móc Ổ khóa an toàn cá nhân qua lỗ trên thiết bị khóa. Cuối cùng, treo Thẻ cảnh báo an toàn ghi rõ tên nhân viên thực hiện, ngày tháng và nội dung công việc.

- Xác minh cách ly (Verification): Đây là bước quan trọng nhất. Thử khởi động lại thiết bị bằng các nút điều khiển để xác nhận máy không hoạt động (gọi là "try-out"). Để chắc chắn tuyệt đối, người có chuyên môn phải sử dụng thiết bị đo điện áp phù hợp để kiểm tra xem mạch đã thực sự mất điện chưa. Luôn coi mạch điện là có điện cho đến khi bạn chứng minh được nó đã tắt.

- Thực hiện công việc (Perform the Work): Khi đã khóa an toàn và xác minh không còn năng lượng, nhân viên được ủy quyền có thể an tâm thực hiện bảo trì.

- Tháo bỏ LOTO (Release from LOTO): Sau khi hoàn thành, kiểm tra khu vực để đảm bảo tất cả dụng cụ đã được thu dọn và nắp chắn bảo vệ đã được lắp lại. Thông báo cho nhân viên bị ảnh hưởng. Chỉ người treo khóa mới có quyền tháo ổ khóa, thẻ và thiết bị khóa của mình. Sau đó mới bật MCB sang "ON" để đưa thiết bị trở lại hoạt động.

4. Quy định pháp lý về an toàn MCB

Việc triển khai LOTO cho MCB không phải là khuyến nghị mà là yêu cầu pháp lý nghiêm ngặt.

- Tiêu chuẩn OSHA 1910.147: Quy định này yêu cầu người sử dụng lao động phải thiết lập chương trình kiểm soát năng lượng toàn diện, lập quy trình LOTO riêng cho từng thiết bị và đào tạo bài bản cho nhân viên. Việc cách ly MCB trực tiếp nằm trong phạm vi của tiêu chuẩn này.

- Tiêu chuẩn NFPA 70E: Cung cấp hướng dẫn cụ thể về an toàn điện tại nơi làm việc. Nguyên tắc trung tâm là thiết lập "điều kiện làm việc an toàn về điện" trước khi thao tác gần các dây dẫn hở. Việc tuân thủ NFPA 70E là phương pháp tốt nhất để chứng minh sự tuân thủ các quy định chung của OSHA.

5. Từ quy trình đến văn hóa: Các phương pháp tốt nhất

Một quy trình văn bản chỉ hiệu quả nếu nó được áp dụng nhất quán. Điều này đòi hỏi xây dựng một văn hóa an toàn, nơi mọi nhân viên đều hiểu tầm quan trọng của LOTO.

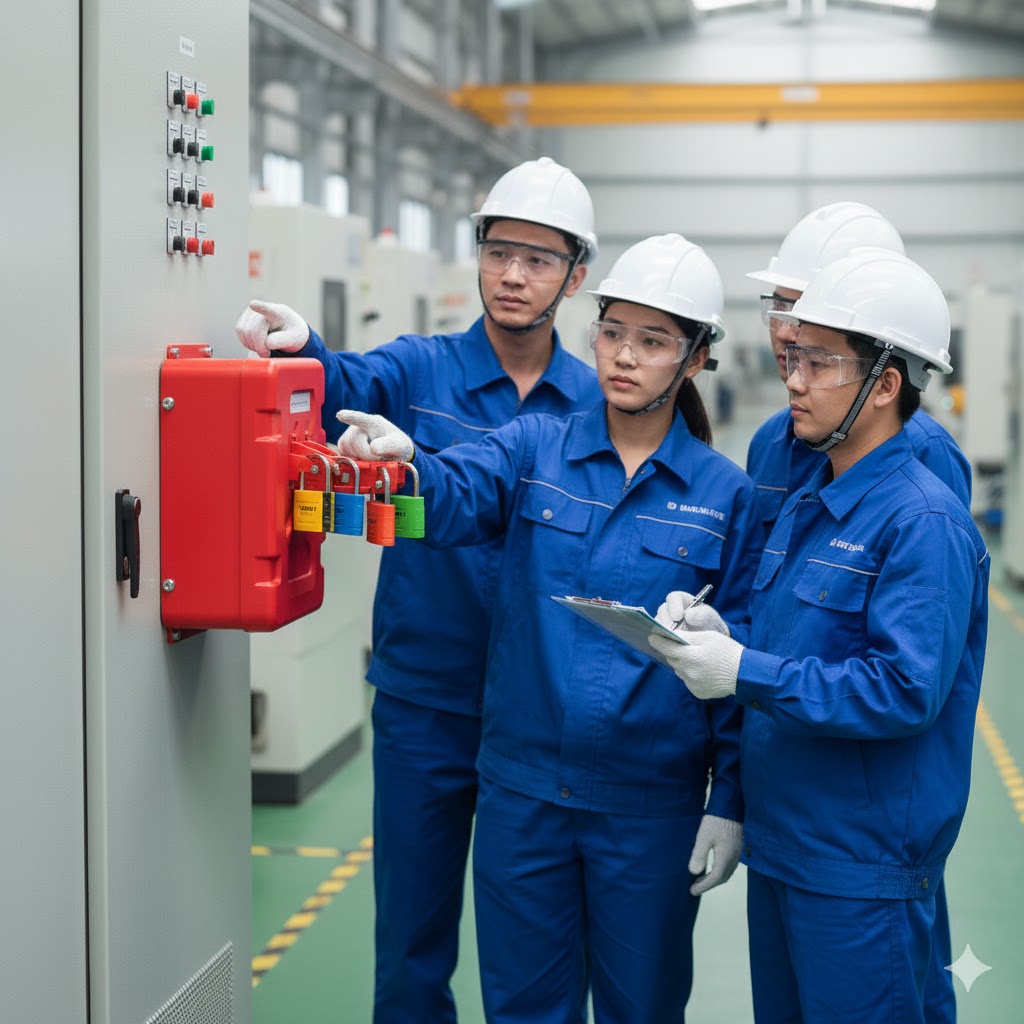

5.1 Các yếu tố của một chương trình thành công:

- Đào tạo toàn diện: Nhân viên được ủy quyền cần đào tạo chuyên sâu, trong khi nhân viên bị ảnh hưởng cần nhận biết được các thiết bị LOTO và mục đích của chúng.

- Quy trình riêng biệt cho từng thiết bị: Một quy trình chung chung là không đủ. Chương trình phải có hướng dẫn từng bước cho mỗi máy móc, xác định rõ vị trí và loại MCB tương ứng.

- Đánh giá (Audit) hàng năm: Cần kiểm tra ít nhất mỗi năm một lần để đảm bảo nhân viên thực hiện đúng quy trình và quy trình đó vẫn còn hiệu quả.

5.2 Sai lầm cần tránh:

- "Tin tôi đi, tắt rồi": Tuyệt đối không làm việc dựa trên lời nói suông. Luôn tuân thủ đầy đủ các bước LOTO, đặc biệt là bước xác minh.

- Dùng sai thiết bị: Dùng băng keo, dây rút hoặc thiết bị khóa không vừa vặn cho MCB là mầm mống của tai nạn.

- Bỏ qua năng lượng tồn dư: MCB chỉ ngắt điện năng. Hãy lưu ý các nguồn năng lượng khác như khí nén, thủy lực hoặc trọng lực.

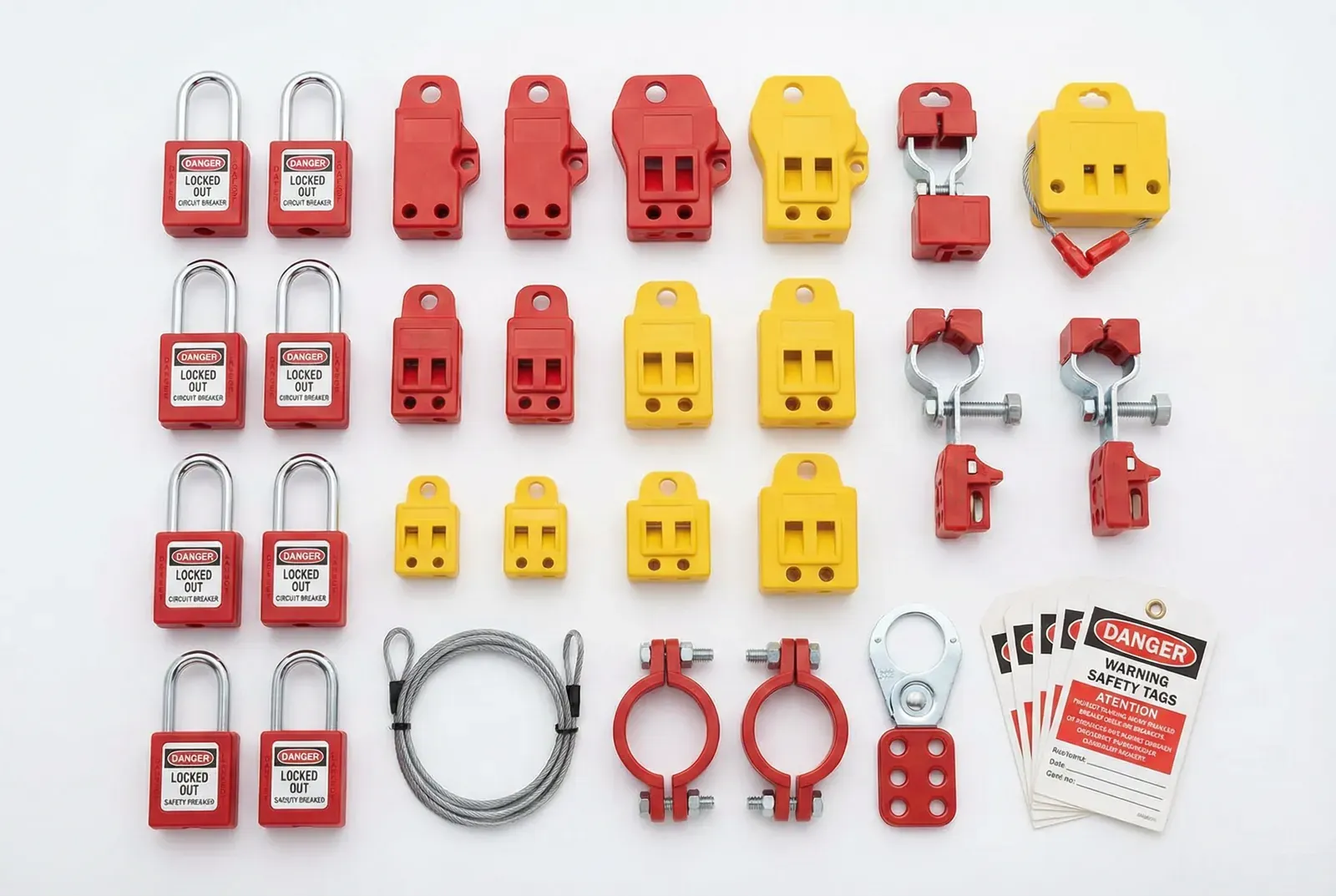

6. Lựa chọn bộ thiết bị LOTO cho MCB cùng PROLOCKEY

Hiệu quả của chương trình LOTO phụ thuộc vào chất lượng phần cứng. Tại prolockey.vn, chúng tôi cung cấp các giải pháp Khóa & Treo thẻ an toàn đạt chuẩn quốc tế.

Dưới đây là bảng tra cứu nhanh giúp bạn và đội ngũ bảo trì lựa chọn đúng thiết bị khóa MCB từ hệ thống sản phẩm của PROLOCKEY, phù hợp với các dòng MCB phổ biến tại Việt Nam như Schneider, Mitsubishi, LS, ABB, Siemens...

Bảng Lựa Chọn Thiết Bị Khóa MCB (Lockout) PROLOCKEY

💡 Lời khuyên từ chuyên gia EHS:

- Kiểm tra độ rơ: Sau khi lắp thiết bị khóa vào MCB, hãy thử lắc nhẹ. Nếu thiết bị có thể bị tuột ra mà không cần mở khóa, bạn cần đổi sang size khác hoặc dòng kẹp (Clamp-on).

- Kết hợp Ổ khóa an toàn: Thiết bị khóa MCB chỉ là "phần xác", bạn bắt buộc phải có Ổ khóa an toàn (Safety Padlock) bằng vật liệu Nylon cách điện để hoàn thiện quy trình.

- Số lượng dự phòng: Luôn dự phòng khoảng 10-20% số lượng thiết bị khóa trong kho an toàn để thay thế kịp thời khi có hư hỏng hoặc thất lạc.

6.1 Tiêu chí lựa chọn:

- Tính tương thích: Đảm bảo thiết bị vừa với loại MCB của bạn (Pin-type, Clamp-on hay Universal).

- Độ bền: Chọn thiết bị chịu được va đập, không dẫn điện và chịu được môi trường hóa chất/nhiệt độ khắc nghiệt.

- Sự tuân thủ: Sản phẩm phải hỗ trợ đáp ứng tiêu chuẩn OSHA 1910.147.

PROLOCKEY hiểu rằng LOTO hiệu quả bắt đầu từ thiết bị tin cậy. Chúng tôi cung cấp đầy đủ từ thiết bị khóa MCB đa năng đến các giải pháp chuyên dụng, giúp đội ngũ của bạn cách ly nguồn điện an toàn và chuyên nghiệp nhất.

Kết luận: Ưu tiên an toàn trong mỗi thao tác

An toàn của người lao động là điều không thể thương lượng. Bằng cách hiểu rõ vai trò của MCB, thực hiện đúng 8 bước quy trình LOTO và sử dụng thiết bị khóa chất lượng cao, bạn đã biến một điểm nguy hiểm tiềm tàng thành một pháo đài an toàn.
