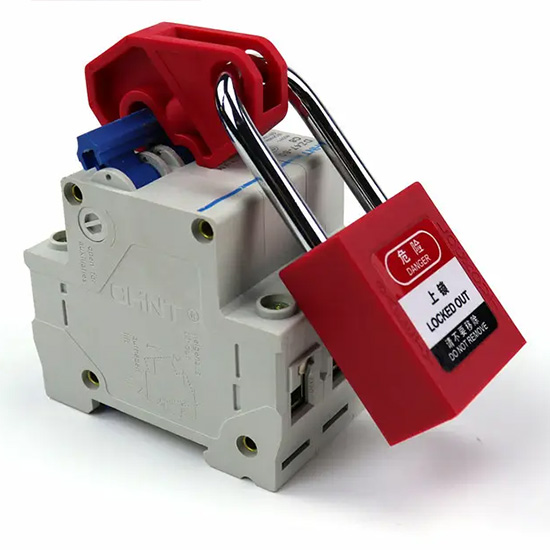

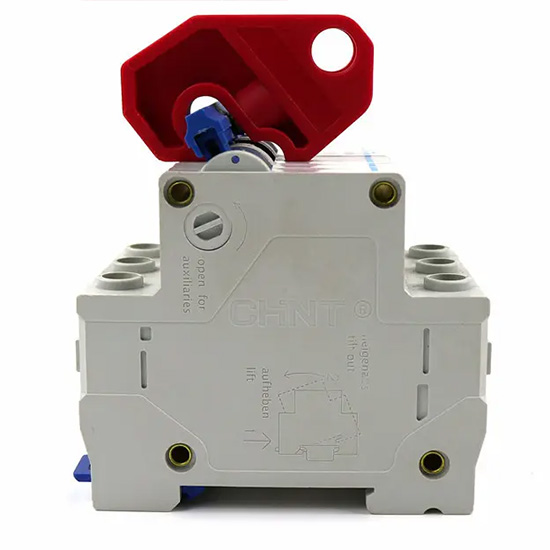

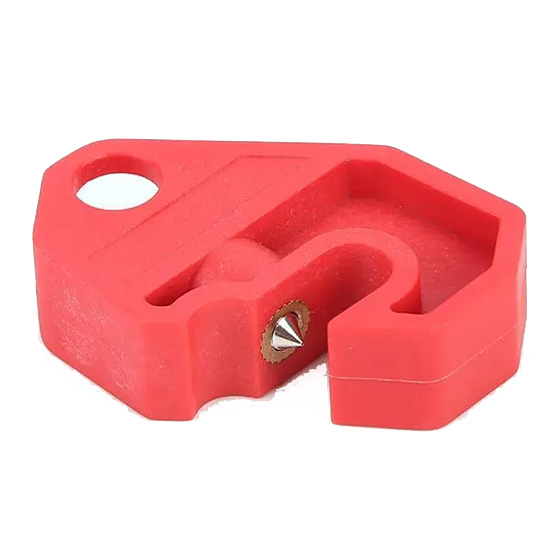

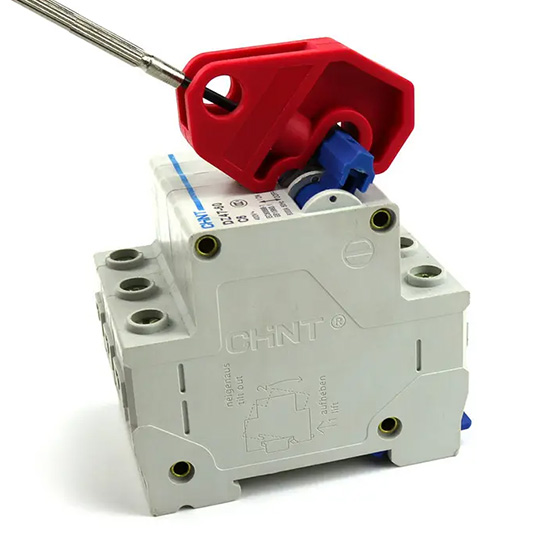

Khóa cầu dao MCCB CBL01-1 kẹp tối đa 8mm - giải pháp cách ly điện an toàn theo chuẩn LOTO. Thiết kế chuyên dụng cho hệ thống ngắt mạch vỏ đúc, ngăn ngừa tai nạn điện trong bảo trì công nghiệp. Tương thích đa dạng thiết bị, độ bền cao với giá thành tối ưu.
Khóa Cầu Dao Vỏ Đúc CBL01 2
Trong các nhà máy sản xuất tại Việt Nam, việc ngắt điện không hoàn toàn trong quá trình bảo trì là nguyên nhân gây ra 42% tai nạn điện theo thống kê của Bộ Lao động năm 2022. Khóa ngắt mạch cầu dao điện không đơn thuần là một ổ khóa thông thường - đây là giải pháp cách ly năng lượng điện cuối cùng, ngăn chặn hoàn toàn khả năng đóng mạch trở lại trong khi công nhân đang làm việc.
Khi thực hiện bảo trì hệ thống điện, chỉ việc tắt cầu dao là chưa đủ. Các rủi ro tiềm ẩn bao gồm:
Khóa LOTO chuyên dụng cho cầu dao điện giải quyết triệt để những rủi ro này bằng cách:
Đây chính là lớp bảo vệ cuối cùng trong hệ thống an toàn điện theo tiêu chuẩn NFPA 70E và OSHA 1910.147, đảm bảo trạng thái zero energy state thực sự cho người lao động.
Khóa ngắt mạch cầu dao điện chuyên dụng bao gồm 3 thành phần chính:
Các thông số kỹ thuật quan trọng cần kiểm tra:
| Thông số | Yêu cầu tối thiểu | Tiêu chuẩn tham chiếu |
|---|---|---|
| Kích thước kẹp | Tương thích với chiều rộng tay gạt cầu dao (thường 6-12mm) | ISO 14118 |
| Điện áp cách điện | 1000V DC trở lên | IEC 60947-3 |
| Nhiệt độ hoạt động | -20°C đến +80°C | TCVN 9858:2013 |
| Độ bền cơ khí | Chịu lực kéo 500N không biến dạng | OSHA 1910.147 |
Kinh nghiệm thực tế cho thấy, việc chọn sai kích thước khóa là nguyên nhân phổ biến nhất dẫn đến thất bại trong việc cách ly điện. Luôn kiểm tra kích thước tay gạt cầu dao trước khi chọn mua.
Trên thị trường có nhiều loại khóa ngắt mạch khác nhau, mỗi loại phù hợp với từng ứng dụng cụ thể:
Dùng cho các aptomat nhỏ trong hệ thống phân phối điện hạ thế. Thường có thiết kế nhỏ gọn, phù hợp với các tủ điện dân dụng và công nghiệp nhẹ.
Chuyên dụng cho các aptomat vỏ đúc trong công nghiệp nặng. Có khả năng chịu tải lớn hơn và thường đi kèm với các phụ kiện bổ sung như khóa đa chức năng.
Thiết kế đơn giản, dễ sử dụng, phù hợp với hầu hết các loại cầu dao. Tuy nhiên, cần đảm bảo lực kẹp đủ mạnh để tránh bị tuột trong quá trình làm việc.
Có thể điều chỉnh để phù hợp với nhiều kích cỡ tay gạt khác nhau. Đây là lựa chọn lý tưởng cho các nhà máy có nhiều loại thiết bị điện khác nhau.
Dành cho các aptomat có kích thước lớn bất thường. Thường được thiết kế theo yêu cầu đặc biệt của khách hàng.
Chuyên dụng để khóa các hộp cầu chì, ngăn ngừa việc thay thế cầu chì khi hệ thống đang được bảo trì.
Việc lựa chọn loại khóa phù hợp phụ thuộc vào nhiều yếu tố như loại thiết bị điện, môi trường làm việc và quy trình bảo trì cụ thể của nhà máy.
Trong môi trường công nghiệp Việt Nam, khóa ngắt mạch cầu dao điện được ứng dụng rộng rãi:
Được sử dụng để khóa các aptomat tổng, đảm bảo an toàn cho toàn bộ hệ thống điện của nhà máy trong quá trình bảo trì định kỳ.
Khóa các aptomat cấp nguồn cho động cơ chính, ngăn ngừa việc khởi động nhầm trong khi công nhân đang làm việc trên đường dây.
Bảo vệ công nhân khi bảo trì các thiết bị như máy trộn, máy ép, hệ thống băng tải tự động.
Được sử dụng trong các phòng máy phát điện dự phòng, hệ thống điều hòa không khí trung tâm và các thiết bị cơ điện khác.
Một ví dụ thực tế tại nhà máy sản xuất giấy ở Bình Dương: sau khi áp dụng khóa LOTO chuyên dụng cho hệ thống MCC, số vụ tai nạn liên quan đến điện đã giảm 70% trong vòng 6 tháng.
Để chọn được khóa ngắt mạch phù hợp, cần xác định chính xác các thông số của cầu dao điện:
Xác định đây là MCB, MCCB hay loại đặc biệt khác. Thông tin này thường được ghi trên nhãn của thiết bị.
Có hai loại chính: tay gạt dạng thanh (bar handle) và tay gạt dạng núm (rotary handle). Mỗi loại yêu cầu kiểu khóa khác nhau.
Đo chính xác chiều rộng và độ dày của tay gạt. Đây là thông số quan trọng nhất để chọn kích cỡ khóa phù hợp.
Xác định vị trí tắt (OFF) của cầu dao. Một số thiết bị có vị trí OFF không ở vị trí cuối cùng của tay gạt.
Trong thực tế, nhiều kỹ sư bảo trì thường bỏ qua bước kiểm tra vị trí OFF, dẫn đến việc khóa không đúng vị trí và gây ra nguy hiểm.
Khi lựa chọn giải pháp khóa ngắt mạch, cần cân nhắc các yếu tố sau:
| Tiêu chí | Khóa cơ bản | Khóa chuyên dụng | Khóa đa chức năng |
|---|---|---|---|
| Điện áp tối đa | 600V | 1000V | 1000V+ |
| Tốc độ lắp đặt | Chậm (cần công cụ) | Nhanh (không cần công cụ) | Trung bình |
| Mức độ bao phủ | Hạn chế (chỉ một số loại CB) | Rộng (nhiều loại CB) | Toàn diện (hầu hết các loại CB) |
| Chi phí | Thấp | Trung bình | Cao |
| Độ bền | Thấp | Cao | Rất cao |
Giải pháp tối ưu thường là sự kết hợp giữa khóa chuyên dụng cho các thiết bị quan trọng và khóa đa chức năng cho các ứng dụng chung.
Trong quá trình triển khai LOTO, có một số sai lầm thường gặp có thể dẫn đến những hậu quả nghiêm trọng:
Nhiều nhà máy vẫn sử dụng ổ khóa thông thường hoặc khóa không phù hợp với loại aptomat. Điều này có thể dẫn đến việc khóa không giữ được vị trí OFF trong quá trình làm việc.
Sau khi khóa aptomat, cần phải sử dụng thiết bị đo chuyên dụng để xác nhận rằng thực sự không còn điện trong mạch. Bỏ qua bước này có thể gây ra tai nạn chết người.
Thẻ cảnh báo là phần quan trọng của hệ thống LOTO, thông báo cho mọi người biết rằng thiết bị đang được bảo trì và không được khởi động.
Các khóa LOTO cần được kiểm tra định kỳ để đảm bảo chúng vẫn hoạt động tốt. Một khóa bị hỏng có thể gây ra sự cố nghiêm trọng.
Theo thống kê của Cục An toàn Lao động, 60% các vụ tai nạn điện trong bảo trì xảy ra do không thực hiện đúng quy trình LOTO, trong đó phổ biến nhất là bỏ qua bước xác minh zero energy state.
Hệ thống khóa ngắt mạch điện là một phần quan trọng trong quy trình an toàn điện toàn diện theo tiêu chuẩn NFPA 70E:
Là lớp bảo vệ vật lý đầu tiên, ngăn chặn việc đóng mạch trở lại trong khi bảo trì.
Sau khi khóa, cần phải sử dụng thiết bị đo chuyên dụng để xác nhận rằng thực sự không còn điện trong mạch. Đây là bước bắt buộc theo tiêu chuẩn OSHA 1910.147.
Phải được gắn cùng với khóa, cung cấp thông tin về người thực hiện bảo trì, thời gian dự kiến và các cảnh báo an toàn.
Quy trình LOTO hoàn chỉnh bao gồm cả ba yếu tố này, cùng với đào tạo an toàn và kiểm tra định kỳ thiết bị. Một hệ thống LOTO hiệu quả có thể giảm tới 90% nguy cơ tai nạn điện trong môi trường công nghiệp.
Không, mỗi loại khóa được thiết kế cho các loại aptomat cụ thể. Luôn kiểm tra thông số kỹ thuật của cả khóa và aptomat trước khi sử dụng để đảm bảo tương thích.
Theo tiêu chuẩn OSHA, khóa LOTO nên được kiểm tra ít nhất mỗi năm một lần. Tuy nhiên, trong môi trường khắc nghiệt, nên kiểm tra thường xuyên hơn, có thể mỗi 3-6 tháng.
Không nên. Mặc dù về mặt cơ học có thể phù hợp, nhưng khóa điện được thiết kế đặc biệt với vật liệu cách điện và các tính năng an toàn điện cụ thể mà các khóa thông thường không có.
Nên tham khảo ý kiến của chuyên gia LOTO. Các yếu tố cần xem xét bao gồm loại aptomat, điện áp hệ thống, môi trường làm việc và quy trình bảo trì cụ thể của nhà máy. Liên hệ Prolockey để được tư vấn giải pháp LOTO phù hợp với thiết bị, nguồn năng lượng và quy trình bảo trì của bạn.
| Thông số | Giá trị | Ghi chú |
|---|---|---|
| Model | CBL01-1 | Khóa chuyên dụng cho MCCB |
| Kích thước kẹp | Tối đa 8mm | Tương thích với đa dạng cầu dao MCCB |
| Vật liệu | Nhựa ABS cao cấp | Chịu nhiệt, chống va đập, cách điện tốt |
| Tiêu chuẩn an toàn | OSHA 1910.147, TCVN | Đáp ứng yêu cầu LOTO quốc tế và Việt Nam |
| Khả năng chịu tải | Lên đến 630A | Phù hợp hầu hết hệ thống điện công nghiệp |
| Nhiệt độ hoạt động | -20°C đến +80°C | Thích hợp môi trường khắc nghiệt |
| Màu sắc | Đỏ an toàn | Dễ nhận diện theo tiêu chuẩn an toàn |
