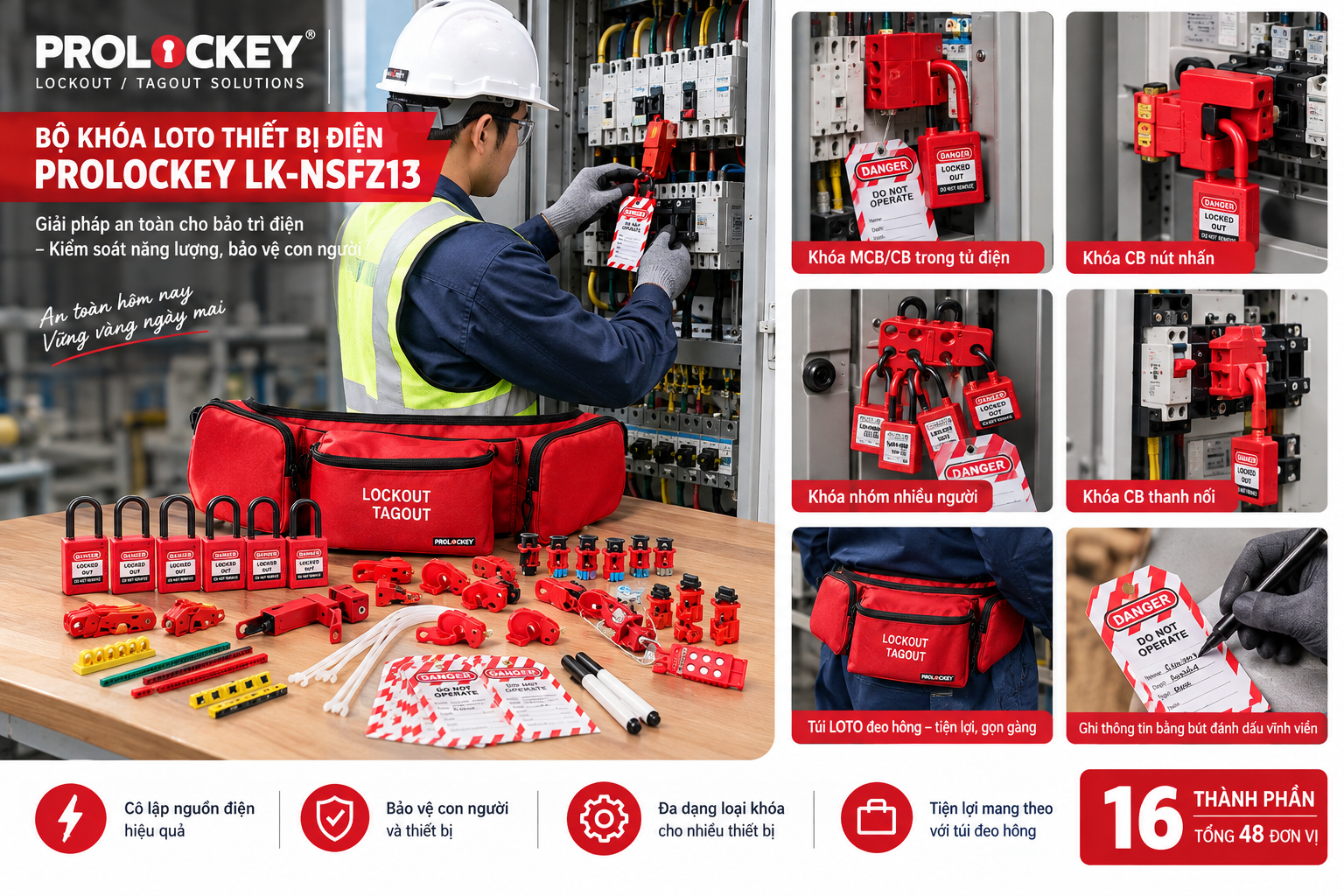

Bộ khóa LOTO thiết bị điện PROLOCKEY LK-NSFZ13 gồm khóa CB, MCB, MCCB, khóa Nylon, hasp 6 lỗ, thẻ cảnh báo và túi LOTO. Giải pháp Lockout/Tagout cho bảo trì công nghiệp.
PROLOCKEY LK-NSFZ13 là bộ dụng cụ Lockout/Tagout (LOTO) thiết bị điện được cấu hình dành cho công tác cô lập và kiểm soát nguồn năng lượng điện trong quá trình bảo trì, sửa chữa, vệ sinh, kiểm tra và xử lý sự cố. Bộ sản phẩm kết hợp khóa an toàn cá nhân, nhiều loại khóa CB/MCB/MCCB, hasp cách điện, thẻ cảnh báo, bút đánh dấu và túi LOTO đeo hông, giúp nhân viên kỹ thuật có thể mang theo và triển khai thiết bị khóa ngay tại hiện trường.
Thay vì phải lựa chọn từng loại khóa riêng lẻ, PROLOCKEY LK-NSFZ13 cung cấp một cấu hình LOTO tập trung vào nhóm thiết bị đóng cắt điện, đặc biệt phù hợp với tủ điện công nghiệp, máy móc sản xuất, dây chuyền tự động hóa, nhà máy chế biến, xưởng cơ khí, công trình kỹ thuật và các khu vực cần kiểm soát năng lượng nguy hiểm.
Bộ sản phẩm có 16 nhóm thành phần, tổng cộng 49 đơn vị thiết bị/phụ kiện, trong đó nổi bật là 10 khóa an toàn Nylon KD-P38P, 11 khóa/thiết bị khóa CB với nhiều cấu hình khác nhau, 20 thẻ cảnh báo LT03 và túi LOTO LB61.
Trong công tác bảo trì thiết bị điện, việc tắt công tắc hoặc ngắt CB chưa phải lúc nào cũng đủ để kiểm soát rủi ro. Một thiết bị đã được ngắt nguồn vẫn có thể bị đóng điện trở lại ngoài ý muốn nếu người khác không biết rằng hệ thống đang được bảo trì.
Đây là lý do quy trình Lockout/Tagout – khóa và treo thẻ cảnh báo được áp dụng.
PROLOCKEY LK-NSFZ13 được thiết kế theo hướng bộ LOTO chuyên dụng cho thiết bị điện, tập trung vào các tình huống mà kỹ thuật viên thường gặp như:
Bộ dụng cụ được bố trí trong túi LOTO đeo hông LB61, giúp người thực hiện công việc không phải tìm kiếm từng loại khóa trong kho hoặc mang theo nhiều hộp dụng cụ riêng biệt.
Khác với bộ LOTO tổng hợp có nhiều khóa van, LK-NSFZ13 ưu tiên các thiết bị phục vụ cô lập nguồn điện. Đây là điểm phù hợp với kỹ thuật viên điện, bảo trì máy móc và nhân sự phụ trách an toàn nhà máy.
Bộ sản phẩm bao gồm các mã POS, PIS, POW, TBLO, CBL07, CBL01S, CBL31-S, CBL32-S, GCBL01 và CBL05-2, tạo khả năng xử lý nhiều dạng thiết bị đóng cắt khác nhau.
Điều này đặc biệt hữu ích trong nhà máy có nhiều loại tủ điện và thiết bị điện được lắp đặt qua nhiều giai đoạn.
KD-P38P được sử dụng làm khóa cá nhân trong quy trình LOTO. Thân khóa và còng Nylon phù hợp với môi trường cần hạn chế nguy cơ tiếp xúc dẫn điện từ phần khóa kim loại.
Số lượng 10 khóa cho phép triển khai cho nhiều nhân sự hoặc nhiều điểm kiểm soát tùy theo quy trình của doanh nghiệp.
NH01 có thiết kế 6 lỗ khóa, đường kính lỗ khoảng 6 mm, hỗ trợ tình huống nhiều người cùng tham gia công việc bảo trì và mỗi người cần kiểm soát khóa cá nhân của mình.
Bộ có tới 20 thẻ LT03, giúp tăng khả năng nhận diện trực quan tại khu vực đang được khóa.
Thẻ Tagout có thể được sử dụng để ghi thông tin cần thiết như người thực hiện, tình trạng thiết bị hoặc cảnh báo không được vận hành theo quy trình quản lý an toàn của doanh nghiệp.
STT | Thành phần | Mã hàng | Số lượng |
| 1 | Túi LOTO đeo hông 3 module | LB61 | 1 |
| 2 | Khóa an toàn Nylon, còng Nylon H=38 mm | KD-P38P | 10 |
| 3 | Khóa CB nút nhấn loại POS | POS | 3 |
| 4 | Khóa CB nút nhấn loại PIS | PIS | 2 |
| 5 | Khóa CB nút nhấn loại POW | POW | 1 |
| 6 | Khóa CB loại thanh nối | TBLO | 1 |
| 7 | Khóa CB loại thanh nối | CBL07 | 2 |
| 8 | Khóa CB điều chỉnh bằng vít | CBL01S | 1 |
| 9 | Khóa CB Grip Tight cỡ lớn | CBL31-S | 1 |
| 10 | Khóa CB Grip Tight cỡ nhỏ | CBL32-S | 1 |
| 11 | Khóa CB đa năng Universal 3+2 | GCBL01 | 1 |
| 12 | Khóa CB | CBL05-2 | 2 |
| 13 | Hasp cách điện 6 lỗ Ø6 mm | NH01 | 1 |
| 14 | Khóa an toàn còng kim loại mảnh 4 mm | KD-P38SSD4-RED | 1 |
| 15 | Thẻ cảnh báo Do Not Operate | LT03 | 20 |
| 16 | Bút đánh dấu vĩnh viễn | TP01 | 2 |
Tổng số lượng thành phần: 49 đơn vị.
Lưu ý: Khả năng tương thích thực tế của từng khóa CB phụ thuộc vào hình dạng, kích thước, vị trí thao tác và cấu tạo cụ thể của thiết bị đóng cắt. Cần kiểm tra trực tiếp trước khi đưa vào quy trình LOTO chính thức.
LB61 là túi đựng dụng cụ LOTO được sử dụng làm thành phần lưu trữ và vận chuyển của bộ LK-NSFZ13.
Thiết kế 3 module giúp phân chia dụng cụ theo nhóm, hỗ trợ kỹ thuật viên nhanh chóng lấy đúng loại khóa cần sử dụng tại hiện trường.
Đối với hoạt động bảo trì công nghiệp, đây là một yếu tố quan trọng. Bộ LOTO không chỉ cần đầy đủ mà còn phải sẵn sàng mang theo đến vị trí thiết bị.
LB61 có thể được sử dụng để:
KD-P38P là khóa an toàn cá nhân với thân khóa và còng Nylon, chiều cao còng khoảng 38 mm.
Trong hệ thống LOTO, khóa cá nhân đóng vai trò quan trọng vì nó giúp xác định người đang thực hiện hoặc chịu trách nhiệm đối với trạng thái khóa.
Bộ LK-NSFZ13 cung cấp 10 khóa KD-P38P, phù hợp với những nhóm bảo trì có nhiều kỹ thuật viên cùng tham gia.
Một số đặc điểm đáng chú ý:
Khóa cá nhân cần được quản lý theo quy định nội bộ của doanh nghiệp. Việc cấp phát, nhận diện và thu hồi khóa nên được tích hợp với quy trình LOTO của từng nhà máy.
Đây là nhóm thành phần quan trọng nhất của PROLOCKEY LK-NSFZ13.
Một trong những khó khăn khi triển khai LOTO cho nhà máy là CB không có cùng một kiểu cấu tạo. Có thiết bị sử dụng nút nhấn, có thiết bị có thanh nối, có thiết bị cần cơ cấu điều chỉnh hoặc có kích thước lớn hơn.
LK-NSFZ13 giải quyết vấn đề này bằng cách đưa nhiều loại khóa CB vào cùng một bộ.
POS được cấu hình với số lượng 3 chiếc, phục vụ các thiết bị đóng cắt có cơ cấu nút nhấn phù hợp.
Bộ có 2 chiếc PIS, bổ sung thêm một dạng khóa dành cho nhóm thiết bị đóng cắt tương thích.
POW được cung cấp 1 chiếc, dành cho cấu hình CB phù hợp với cơ cấu khóa tương ứng.
TBLO và CBL07 được đưa vào bộ nhằm xử lý nhóm CB/MCB có cấu tạo thanh nối.
Cấu hình gồm:
Đây là nhóm đặc biệt hữu ích khi tủ điện sử dụng các CB đa cực hoặc cấu hình có thanh nối.
CBL01S là khóa CB có cơ cấu điều chỉnh bằng vít.
Thiết kế điều chỉnh giúp khóa có thể thích ứng với thiết bị đóng cắt có kích thước và cấu tạo phù hợp trong phạm vi thiết kế của sản phẩm.
Trong quá trình lựa chọn khóa LOTO, cơ cấu điều chỉnh là một yếu tố đáng quan tâm vì thiết bị điện trong nhà máy có thể đến từ nhiều nhà sản xuất và có cấu hình khác nhau.
LK-NSFZ13 trang bị 1 CBL01S nhằm tăng tính linh hoạt cho bộ khóa.
Bộ sản phẩm có hai kích thước khóa Grip Tight:
Việc đưa cả hai kích thước vào cùng bộ giúp kỹ thuật viên có thêm lựa chọn khi gặp các thiết bị đóng cắt có kích thước khác nhau.
Đặc biệt trong các nhà máy có hệ thống điện phân cấp từ tủ điện nhỏ đến tủ phân phối công suất lớn, khả năng sử dụng nhiều loại thiết bị khóa là một lợi thế thực tế.
GCBL01 là khóa CB đa năng Universal 3+2, được sử dụng cho những tình huống cần cơ cấu khóa linh hoạt.
Thành phần này giúp mở rộng phạm vi ứng dụng của LK-NSFZ13 bên cạnh các khóa chuyên dụng POS, PIS, POW hoặc CBL.
Tuy nhiên, "đa năng" không đồng nghĩa với tương thích với mọi loại CB. Trước khi triển khai, kỹ thuật viên cần kiểm tra:
Trong một số công việc bảo trì, nhiều kỹ thuật viên cùng làm việc trên một thiết bị hoặc một hệ thống.
Nếu chỉ có một khóa, việc kiểm soát trạng thái an toàn trở nên khó khăn. NH01 cung cấp giải pháp hasp 6 lỗ để nhiều khóa cá nhân có thể được sử dụng tại cùng một điểm khóa, với điều kiện thiết bị và quy trình thực tế phù hợp.
Thông số cấu hình:
NH01 phù hợp để xây dựng quy trình Group Lockout/Tagout, trong đó mỗi người tham gia có trách nhiệm quản lý khóa cá nhân của mình.
Bên cạnh khóa Nylon KD-P38P, LK-NSFZ13 còn có:
KD-P38SSD4-RED – 1 chiếc
với còng kim loại mảnh khoảng 4 mm.
Thiết kế còng mảnh có thể hữu ích trong những vị trí mà khoảng không gian lắp đặt hạn chế và loại còng thông thường khó thao tác.
Việc sử dụng khóa nào cần căn cứ vào cấu tạo thực tế của điểm khóa. Không nên thay thế tùy tiện giữa các loại khóa chỉ dựa trên kích thước bên ngoài.
LT03 được cung cấp với số lượng 20 thẻ, đóng vai trò cảnh báo trực quan trong quy trình Tagout.
Thẻ cảnh báo giúp người xung quanh nhận biết rằng thiết bị đang ở trạng thái cần kiểm soát và không được tự ý vận hành.
Thông tin trên thẻ có thể được sử dụng để nhận diện:
Điểm quan trọng là Tagout phải đi cùng Lockout phù hợp khi quy trình yêu cầu khóa vật lý. Thẻ cảnh báo không nên được xem là biện pháp thay thế cho thiết bị khóa khi việc khóa vật lý có thể thực hiện.
TP01 gồm 2 bút đánh dấu vĩnh viễn, được sử dụng để ghi thông tin trên thẻ Tagout.
Việc trang bị bút ngay trong bộ giúp kỹ thuật viên có thể hoàn thiện thông tin cảnh báo tại hiện trường thay vì phải tìm thêm dụng cụ bên ngoài.
Đây là một chi tiết nhỏ nhưng có giá trị trong việc biến bộ LK-NSFZ13 thành một bộ LOTO có thể triển khai tại hiện trường, thay vì chỉ là tập hợp các thiết bị khóa.
LK-NSFZ13 có thể được tích hợp vào quy trình Lockout/Tagout của doanh nghiệp theo các bước cơ bản sau:
Xác định thiết bị cần bảo trì và toàn bộ nguồn năng lượng liên quan, đặc biệt là nguồn điện có khả năng làm thiết bị khởi động hoặc tái cấp điện.
Thông báo cho người vận hành và các nhân sự liên quan về kế hoạch dừng thiết bị.
Thực hiện dừng thiết bị theo quy trình vận hành được phê duyệt.
Ngắt CB hoặc thiết bị đóng cắt tương ứng.
Lựa chọn loại khóa phù hợp trong LK-NSFZ13 như POS, PIS, POW, TBLO, CBL07, CBL01S, CBL31-S, CBL32-S hoặc GCBL01.
Sử dụng khóa KD-P38P hoặc loại khóa cá nhân phù hợp để kiểm soát trạng thái khóa.
Sử dụng LT03 và ghi thông tin bằng TP01.
Sau khi cô lập, phải thực hiện bước xác minh theo quy trình an toàn điện của doanh nghiệp và thiết bị áp dụng.
Chỉ bắt đầu bảo trì, sửa chữa hoặc kiểm tra sau khi các bước kiểm soát năng lượng đã được xác nhận.
Sau khi hoàn thành công việc, thực hiện kiểm tra khu vực, xác nhận nhân sự đã rời vùng nguy hiểm và tháo khóa/thẻ theo đúng quy trình được phê duyệt.
PROLOCKEY LK-NSFZ13 phù hợp để xây dựng hệ thống kiểm soát năng lượng nguy hiểm trong nhiều môi trường:
Sử dụng trong bảo trì máy móc, dây chuyền sản xuất, tủ điều khiển và hệ thống điện.
Hỗ trợ công tác bảo trì thiết bị chế biến, đóng gói, băng tải, máy cấp đông và hệ thống điện liên quan.
Phù hợp với khu vực máy gia công, máy CNC, máy dập, máy cắt và hệ thống điều khiển điện.
Có thể sử dụng làm một phần của chương trình quản lý Lockout/Tagout đối với các thiết bị điện phù hợp.
Ứng dụng trong bảo trì băng tải, thiết bị nâng, hệ thống phân loại và các thiết bị điện công nghiệp.
Có thể sử dụng cho đội ngũ kỹ thuật thực hiện bảo trì hệ thống điện và máy móc tại công trường.
Bộ khóa đặc biệt phù hợp với:
Đối với doanh nghiệp có nhiều khu vực sản xuất, có thể xây dựng các bộ LOTO tiêu chuẩn theo từng khu vực, đồng thời quản lý mã thiết bị, người được cấp khóa và vị trí lưu trữ.
Mua từng loại khóa riêng lẻ có thể phù hợp với hệ thống nhỏ, nhưng khi triển khai LOTO quy mô nhà máy, việc sử dụng một bộ cấu hình sẵn có một số lợi ích.
Thứ nhất – tiết kiệm thời gian lựa chọn:
Các nhóm thiết bị khóa đã được tập hợp thành một bộ.
Thứ hai – thuận tiện vận chuyển:
Túi LB61 cho phép mang thiết bị đến khu vực bảo trì.
Thứ ba – dễ quản lý:
Doanh nghiệp có thể quản lý LK-NSFZ13 như một bộ dụng cụ tiêu chuẩn.
Thứ tư – nhiều loại khóa CB:
Giảm tình trạng kỹ thuật viên chỉ mang một loại khóa nhưng gặp thiết bị có cấu tạo khác.
Thứ năm – hỗ trợ nhiều người:
10 khóa KD-P38P kết hợp với NH01 tạo điều kiện xây dựng quy trình khóa nhóm phù hợp.
Thứ sáu – đầy đủ phụ kiện cảnh báo:
20 thẻ LT03 và 2 bút TP01 giúp thực hiện cả phần Lockout và Tagout.
PROLOCKEY LK-NSFZ13 là thiết bị hỗ trợ quy trình kiểm soát năng lượng, không thay thế cho quy trình an toàn điện hoặc đánh giá rủi ro của doanh nghiệp.
Trước khi sử dụng, cần:
Đặc biệt, không nên xác định tính tương thích của khóa CB chỉ dựa trên tên mã. Với những hệ thống điện quan trọng, cần đối chiếu cấu tạo thực tế của CB/MCCB và hướng dẫn kỹ thuật trước khi áp dụng.
Hạng mục | Thông tin |
| Tên sản phẩm | Bộ khóa LOTO thiết bị điện PROLOCKEY LK-NSFZ13 |
| Mã bộ | LK-NSFZ13 |
| Thương hiệu | PROLOCKEY |
| Loại sản phẩm | Bộ dụng cụ Lockout/Tagout |
| Ứng dụng chính | LOTO thiết bị điện |
| Nhóm thiết bị | MCB, CB, MCCB và thiết bị đóng cắt phù hợp |
| Túi LOTO | LB61 – 1 chiếc |
| Khóa cá nhân Nylon | KD-P38P – 10 chiếc |
| Khóa CB | POS, PIS, POW, TBLO, CBL07, CBL01S, CBL31-S, CBL32-S, GCBL01, CBL05-2 |
| Hasp | NH01 – 6 lỗ, Ø6 mm |
| Khóa còng mảnh | KD-P38SSD4-RED – còng khoảng 4 mm |
| Thẻ cảnh báo | LT03 – 20 chiếc |
| Bút đánh dấu | TP01 – 2 chiếc |
| Tổng số thành phần | 49 đơn vị |
| Mục đích | Kiểm soát việc đóng điện/vận hành ngoài ý muốn trong quá trình bảo trì theo quy trình LOTO |
LK-NSFZ13 là bộ dụng cụ Lockout/Tagout chuyên dụng cho công tác cô lập và kiểm soát nguồn năng lượng điện, đặc biệt là các thiết bị đóng cắt như MCB, CB và MCCB phù hợp.
Bộ có 10 khóa an toàn Nylon KD-P38P, còng Nylon cao khoảng 38 mm.
Có thành phần CBL31-S được cấu hình cho nhóm cầu dao/MCCB cỡ trung bình và lớn phù hợp. Tuy nhiên cần kiểm tra kích thước và cấu tạo MCCB thực tế trước khi sử dụng.
Có. GCBL01 là khóa CB đa năng Universal 3+2, được sử dụng cho các thiết bị đóng cắt tương thích.
Có. NH01 là hasp cách điện 6 lỗ, hỗ trợ cấu hình khóa nhóm khi thiết bị và quy trình thực tế phù hợp.
Có. LK-NSFZ13 gồm 20 thẻ LT03 – Do Not Operate và 2 bút đánh dấu TP01.
Không nên mặc định như vậy. Khả năng tương thích phụ thuộc vào thiết kế và kích thước của từng MCB/CB. Cần xác định đúng loại khóa trước khi đưa vào quy trình LOTO.
Bộ khóa LOTO thiết bị điện PROLOCKEY LK-NSFZ13 là một giải pháp được cấu hình theo hướng LOTO chuyên dụng cho hệ thống điện, tập trung vào các loại thiết bị đóng cắt thường xuất hiện trong nhà máy và công trình kỹ thuật.
Với 10 khóa an toàn Nylon KD-P38P, nhiều loại khóa CB/MCB/MCCB, hasp NH01 6 lỗ, khóa còng mảnh, 20 thẻ cảnh báo LT03, bút TP01 và túi LOTO LB61, bộ sản phẩm giúp doanh nghiệp xây dựng một bộ dụng cụ LOTO cơ động, dễ quản lý và phù hợp cho nhiều tình huống bảo trì thiết bị điện.
Đối với nhà máy sản xuất, doanh nghiệp cơ khí, thực phẩm, kho vận, hệ thống cơ điện và đội ngũ bảo trì công nghiệp, LK-NSFZ13 có thể được sử dụng như một bộ LOTO tiêu chuẩn để hỗ trợ quy trình Lockout/Tagout – khóa và treo thẻ cảnh báo, với điều kiện lựa chọn đúng thiết bị khóa và tuân thủ quy trình an toàn được doanh nghiệp phê duyệt.
Hạng mục | Thông tin |
| Tên sản phẩm | Bộ khóa LOTO thiết bị điện PROLOCKEY LK-NSFZ13 |
| Mã bộ | LK-NSFZ13 |
| Thương hiệu | PROLOCKEY |
| Loại sản phẩm | Bộ dụng cụ Lockout/Tagout |
| Ứng dụng chính | LOTO thiết bị điện |
| Nhóm thiết bị | MCB, CB, MCCB và thiết bị đóng cắt phù hợp |
| Túi LOTO | LB61 – 1 chiếc |
| Khóa cá nhân Nylon | KD-P38P – 10 chiếc |
| Khóa CB | POS, PIS, POW, TBLO, CBL07, CBL01S, CBL31-S, CBL32-S, GCBL01, CBL05-2 |
| Hasp | NH01 – 6 lỗ, Ø6 mm |
| Khóa còng mảnh | KD-P38SSD4-RED – còng khoảng 4 mm |
| Thẻ cảnh báo | LT03 – 20 chiếc |
| Bút đánh dấu | TP01 – 2 chiếc |
| Tổng số thành phần | 49 đơn vị |
| Mục đích | Kiểm soát việc đóng điện/vận hành ngoài ý muốn trong quá trình bảo trì theo quy trình LOTO |
